轴载调查交通数据分析采集仪

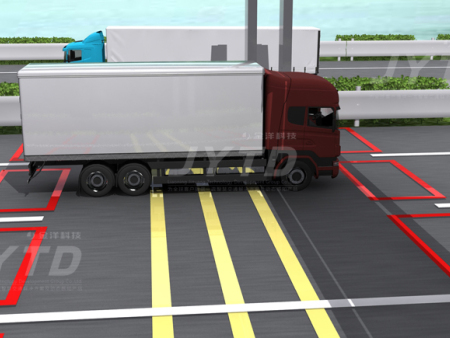

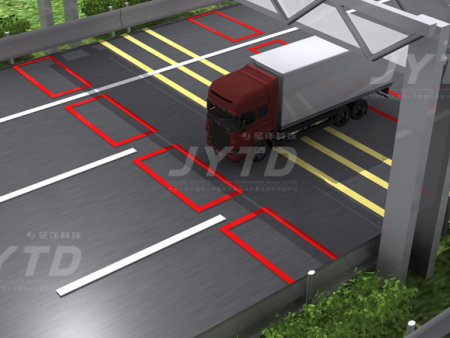

该产品采用双线圈和窄条或者石英条等传感器，可以采集车型、车速、轴距、轴数、轴重、轴组重、当量轴次等信息。系统主要应用于高速公路、城市快速路、普通公路一类交通情况调查站交通参数采集、桥梁健康检测、超限预检、轴载调查、道路结构设计等领域，采集信息可以通过GPRS、TCP/IP、U盘等工具上报到相关部门，为交通控制管理，信息发布等提供数据支持。已经通过交通运输部鉴定，完全满足公路交通情况调查工作和路况监控的需要。该系统符合《JTT 1008.1-2015 公路交通情况调查设备》中规定的I级设备要求。

● 车辆通过监测断面时，系统可以在线检测该车通过时间、车速、行驶方向、总重、单

   轴重、轴数、轴型、当量轴次、车辆分类等信息，为超限管理部门和交通管理提供决

   策依据；

● 系统布设全景监控摄像机可以实时对现场视频监控。各级公路管理部门可通过网页

   远程访问， 实现在办公室即可监控、查询、管理的目的。前端数字字符叠加车型、

   车道、车速、总重，分方向日流量统计，分方向超载辆统计。

● 实时动态输出平均速度、当日总体道路载荷、单车超载率、超载车辆统计、流量、

   车型等动态数据，并自动生成数据报表；

● 按认定超限超载标准统计超载车辆通过时间、行驶速度、超载率，自动抓拍超载车

   辆车牌照片；

● 软件平台可自动生成每个月交通情况数据分析报告；

● 软件平台具备查询检索功能，可按通过时间、车型、总重、轴次、车牌号等关键词

   索引。

● 系统自动接收所有连续式轴载调查传送的数据，并对数据进行校验。平台自动生成

   各种轴载报表、交通量报表和超载报表等以及相应图表为科研部门提供决策依据，系

   统可查询打印的数据报表；

● 设备采用可以采用石英压电传感器，保证称重的高精度。

● 该款设备采用全彩触摸屏，界面更友好，操作更方便

● 采用模块化设计，并具有故障自诊断、自报警等功能，系统维护更方便；

● 车型实时显示；设备的测速、车辆分型、计数等参数的高精度、真实性一目了然。

▲ 整车称重精度＞93%   置信度：95%

▲ 荷载能力（单轴）：＞35t 过载50%FS

▲ 过载能力（单轴）：=路面承重力

▲ 速度范围：5~200km/h

▲ 速度误差：＜1.5%

▲ 轴距误差：＜2%

▲ 满足一类交调站所有技术指标、通讯协议和功能

▲ 流量检测精度：＞99%

▲ 车型精度：＞95% （交通部九类车型标准）

▲ 传感器寿命：保证路面完好的前提下，传感器使用10年以上。

▲ MTBF：≥30000h

▲ 工作电压：AC220V±15%，50Hz±4Hz

▲ 环境温度：-55～＋80℃，温度漂移＜-0.03%；

▲ 湿度：0～95%

▲ 防护等级:IP68

▲ 安装方式：在路面浅表层镶嵌，寿命4年以上
